جزئیات محصول:
|
| نوع محصول: | آرنج شعاع بلند | نام محصول: | زانویی استیل ضد زنگ |
|---|---|---|---|
| درجه مواد: | UNS32750 | ضخامت دیوار: | sch40 |
| قطر خارجی: | 5” | استاندارد: | ASME B16.9 |
| برجسته: | زانویی با شعاع بلند سوپر دوبلکس,زانویی با شعاع بلند 5 اینچی,زانویی استیل ضد زنگ UNS32750 |
||

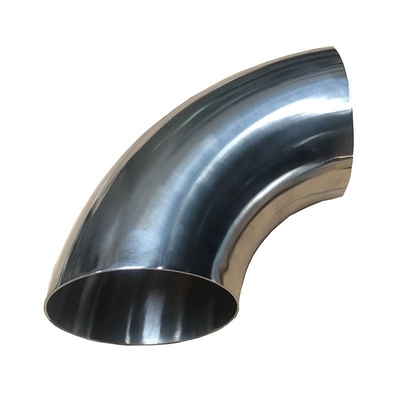

فولاد ضد زنگ دوبلکس 5 اینچی زانویی با شعاع بلند 90D UNS S2205 SCH40 ASME B16.9
مشخصات فنی
محصول: اتصالات لوله
انواع: آرنج، سه راهی، کاهنده، انتهای خرد
جنس: فولاد ضد زنگ دوبلکس
نام محصول: جوش لب به لب ضد زنگ
توضیحات محصول:
1) انواع: آرنج 900، LR/SR، آرنج، سه راهی، کاهش دهنده، انتهای خرد
2) انواع: آرنج، سه راهی، کاهنده، انتهای خرد
3) ضخامت دیوار: برنامه 5 تا XXS
4) مواد: فولاد ضد زنگ فوق العاده دوبلکس UNS32750، UNS S32760
5) استانداردها: ANSI، DIN، JIS، ASME، ASTM، MSS و EN
6) اندازه: 1/2 اینچ ~ 48 اینچ (DN15mm ~ 1,200mm)
مشخصات استاندارد برای اتصالات لوله‌کشی فریتی، فریتی/آستنیتی و مارتنزیتی فولاد ضد زنگ
| فرم | ASTM |
| میله، میله و شکل | A 276، A 484 |
| بشقاب، ورق و نوار | A 240، A 480 |
| لوله بدون درز و جوش داده شده | A 790، A 999 |
| لوله بدون درز و جوش داده شده | A 789، A 1016 |
| مناسب | A 815، A 960 |
| فلنج لوله فورج یا نورد و اتصالات آهنگری | A 182، A 961 |
| شمش و میله برای آهنگری | A 314، A 484 |
ترکیب شیمیایی
| % | Fe | Cr | نی | مو | سی | منگنز | سی | پ | اس | مس | ن |
| دقیقه | تعادل | 24.0 | 6.0 | 3.0 | 0.24 | ||||||
| حداکثر | 26.0 | 8.0 | 5.0 | 0.030 | 1.20 | 0.80 | 0.035 | 0.020 | 0.50 | 0.32 |
مشخصات فیزیکی
|
تراکم |
7.75 گرم بر سانتی متر مکعب |
|
محدوده ذوب |
1396-1450 ℃ |
زانویی جوش لب به لب یک زانویی پرس گرم فولادی یا زانویی آهنگری است و شکل اتصال آن به صورت مستقیم است.
زانو را با لوله فولادی جوش دهید.
استانداردهای اصلی تولید برای زانوهای جوش لب به لب به طور کلی GB/T13401-2005، GB/T12459-2005،
ASME B16.9، SH3409، HG/T21635، HG/T21631، SY/T0510، GB/T10752-1995.
(1) زانویی جوش لب به لب به زانویی جوش لب به لب با شعاع بلند و زانویی جوش لب به لب با شعاع کوتاه تقسیم می شود.
با توجهبه شعاع انحنای آنشعاع انحنای زانویی جوش لب به لب با شعاع بلند برابر است
به 1.5 برابرقطر بیرونی لوله، یعنی R = 1.5D.شعاع انحنای شعاع کوتاه
زانویی جوش لب به لب استبرابر با قطر بیرونی لوله یعنی R=1D.که در آن D قطر است
زانویی جوش لب به لب و R استشعاع انحنااگر دستورالعمل خاصی وجود ندارد، زانویی 1.5 بعدی است
به طور کلی انتخاب شده است.
(2) اگر بر اساس سطح فشار تقسیم شود، حدود هفده نوع وجود دارد که همان است
استانداردهای لوله آمریکا، از جمله: Sch5s، Sch10s، Sch10، Sch20، Sch30، Sch40s، STD، Sch40،
Sch60, Sch80s, XS;Sch80, Sch100, Sch120, Sch140, Sch160, XXS که رایج ترین آنها
مورد استفاده STD و XS هستند.
(3) با توجه به زاویه زانو، زانویی جوش لب به لب 45 درجه، جوش لب به لب 90 درجه وجود دارد.
زانویی و زانویی 180 درجه جوشکاری لب به لب و سایر زانوهای زاویه های مختلف.
(4) مواد عبارتند از: فولاد کربن، فولاد آلیاژی و فولاد ضد زنگ.
