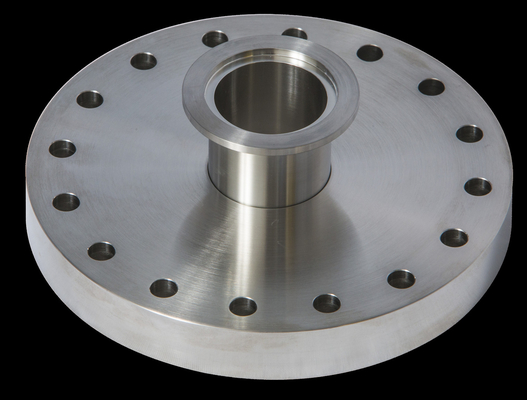

فلنج فولادی ضد زنگ فلنج فولادی ضد زنگ Dn40 فلنج فلنج فلنج جوشکاری فلنج شیر پروانه ای

فلنج فولادی ضد زنگ فلنج فولادی ضد زنگ فلنج DN40 فلنج فلنج فلنج جوشی فلنج پروانه ای فلنج دوفاز فولادی

فلنج را فلنج یا فلنج نیز می گویند.
قسمتی که لوله را به لوله متصل می کند به انتهای لوله متصل می شود.سوراخ هایی در فلنج وجود دارد و پیچ ها دو فلنج را در کنار هم نگه می دارند.آب بندی واشر بین فلنج ها.اتصالات لوله فلنج دار به اتصالات لوله با فلنج (لبه یا صفحات) اطلاق می شود.ممکن است ریخته گری، رزوه یا جوش داده شود.فلنج، مفصل از یک جفت فلنج، یک فلنج و تعدادی پیچ و مهره تشکیل شده است.واشر بین دو سطح آب بندی فلنج قرار می گیرد.پس از سفت شدن مهره، فشار مخصوص روی سطح واشر پس از رسیدن به مقدار مشخص تغییر شکل داده و محل ناهموار سطح آب بندی پر می شود تا اتصال محکم و نشتی باشد.اتصال فلنج یک اتصال قابل جابجایی است.با توجه به قطعات متصل می توان به فلنج ظرف و فلنج لوله تقسیم کرد.با توجه به ساختار، فلنج های یکپارچه، فلنج های حلقه ای و فلنج های رزوه ای وجود دارد.فلنج انتگرال معمولی دارای فلنج جوش تخت و فلنج جوش لب به لب است.سفتی فلنج جوشکاری مسطح ضعیف است، مناسب برای موارد فشار P ≤4MPa.فلنج جوش لب به لب، همچنین به عنوان فلنج گردن بالا شناخته می شود، سفت تر است، مناسب برای موارد فشار و دمای بالا.سه نوع سطح آب بندی فلنج وجود دارد: سطح آب بندی هواپیما، مناسب برای فشار زیاد نیست، موارد رسانه غیر سمی.سطح آب بندی مقعر و محدب، مناسب برای موارد فشار کمی بالاتر.سطح آب بندی شیار Tenon، مناسب برای موارد قابل اشتعال، انفجاری، سمی با فشار متوسط ​​و بالا.واشر نوعی حلقه است که می تواند تغییر شکل پلاستیکی ایجاد کند و از استحکام خاصی برخوردار است.اکثر واشرها از صفحات غیر فلزی بریده شده و یا توسط کارخانه های حرفه ای مطابق با اندازه مشخص ساخته می شوند، مواد آن ورق های لاستیکی آزبست، ورق های آزبست، ورق های پلی اتیلن و غیره می باشد. همچنین ورق فلزی نازک (ورق آهن، ضد زنگ) فولاد) آزبست و سایر مواد غیر فلزی پیچیده شده از واشر فلزی؛همچنین یک واشر سیم پیچی ساخته شده از نوار فولادی نازک و نوار آزبست وجود دارد که به هم پیچیده شده اند.واشر لاستیکی معمولی برای دمای زیر 120 درجه سانتیگراد مناسب است.واشر لاستیکی آزبست مناسب برای دمای بخار آب کمتر از 450 ℃، دمای روغن کمتر از 350 ℃، فشار کمتر از موارد 5MPa است، برای محیط خورنده عمومی، رایج ترین مورد استفاده، صفحه آزبست مقاوم در برابر اسید است.در تجهیزات فشار قوی و خطوط لوله، استفاده از مس، آلومینیوم، نه.10 فولاد، فولاد ضد زنگ ساخته شده از نوع لنز یا سایر شکل های واشر فلزی.عرض تماس واشر فشار بالا و سطح آب بندی بسیار باریک (تماس خطی) است و پایان پردازش سطح آب بندی و واشر بالا است.
اتصال رزوه فلنج (اتصال سیم) فلنج و فلنج جوشی و فلنج گیره.فلنج رزوه ای و فلنج آستین با قطر کم فشار پایین، فلنج با فشار بالا و فشار کم قطر بزرگ جوش داده شده، ضخامت فلنج و قطر پیچ اتصال و تعداد فشارهای مختلف متفاوت است.
