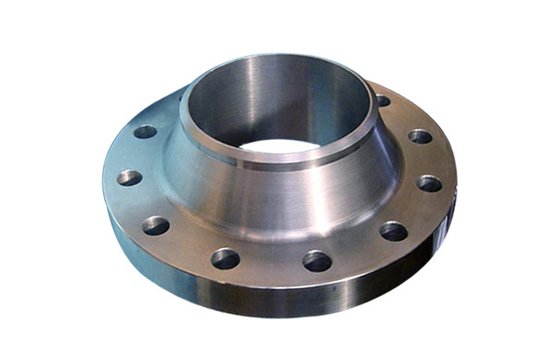

استاندارد ملی فلنج جوش تخت فشار بالا و پایین با فلنج جوش لب به لب

استاندارد ملی فلنج جوش تخت فشار بالا و پایین با فلنج جوش لب به لب

1. اتصال فلنج یا اتصال فلنج به اتصال قابل جدا شدنی اطلاق می شود که توسط فلنج، واشر و پیچ به عنوان گروهی از ساختار آب بندی مونتاژ شده متصل می شود.فلنج لوله به فلنج با لوله در دستگاه خط لوله اشاره دارد و به فلنج وارداتی و صادراتی تجهیزات هنگام استفاده در تجهیزات اشاره دارد.
2. چندین سیستم از استانداردهای بین المللی فلنج لوله
1) سیستم فلنج اروپایی: DIN آلمان (از جمله روسیه)
A، فشار اسمی: 0.1، 0.25، 0.6، 1.0، 1.6، 2.5، 4.0، 6.4، 10.0، 16.0، 25.0، 32.0، 40.0 مگاپاسکال
ب. قطر محاسبه مشترک: 15~2000mm
ج، نوع ساختار فلنج: صفحه جوش تخت، حلقه جوش تخت، نوع آستین شل، نوع آستین شل لبه رول، نوع آستین شل لبه رول، نوع آستین شل حلقه جوش، نوع جوش، نوع اتصال رزوه گردن، پوشش انتگرال و فلنج
D، سطح آب بندی فلنج: سطح صاف، سطح مقعر، سطح مقعر، سطح شیار تنون، سطح اتصال حلقه لاستیکی، سطح لنز و سطح جوش دیافراگمی
E. استاندارد Co-recording برای فلنج های لوله OCT که توسط اتحاد جماهیر شوروی در سال 1980 صادر شد مشابه استاندارد DIN آلمان است و به تفصیل توضیح داده نخواهد شد.
2) سیستم فلنج آمریکایی: ANSI B16.5 آمریکایی "فلنج های لوله فولادی و اتصالات لوله فلنجی" ANSI B16.47A/B "فلنج فولادی با قطر بزرگ"
A، فشار اسمی: 150psi (2.0Mpa)، 300psi (5.0Mpa)، 400psi (6.8Mpa)، 600psi (10.0Mpa)، 900psi (15.0Mpa)، 1500psi (25.0Mpa)، 25200psi (25.0Mpa)، 25200Mpa
ب. قطر محاسبه مشترک: 6~4000mm
C، نوع ساختار فلنج: جوش نواری، جوش سوکت، اتصال رزوه، آستین شل، جوش لب به لب و پوشش فلنج
D، سطح آب بندی فلنج: سطح مقعر، سطح مقعر، سطح شیار تنون، سطح اتصال حلقه فلزی
3) ***فلنج لوله JIS: عموماً فقط برای کارهای عمومی در تاسیسات پتروشیمی، با نفوذ بین المللی کم و بدون سیستم مستقل در جهان استفاده می شود.
3، فولاد چین فلنج سیستم استاندارد ملی GB
1) فشار اسمی: 0.25mpa ~ 42.0mpa
A، سری 1: PN1.0، PN1.6، PN2.0، PN5.0، PN10.0، PN15.0، PN25.0، PN42 (سری اصلی)
B، سری 2: PN0.25، PN0.6، PN2.5، PN4.0
فلنج های PN0.25، PN0.6، PN1.0، PN1.6، PN2.5 و PN4.0 متعلق به سیستم فلنج اروپایی است که توسط فلنج های آلمانی نشان داده شده است، در حالی که بقیه متعلق به سیستم فلنج های آمریکایی است که توسط فلنج های آمریکایی نشان داده شده است. .
در استاندارد GB، حداکثر سطح فشار اسمی متعلق به سیستم فلنج اروپایی 40 مگاپاسکال، حداکثر سطح فشار اسمی متعلق به سیستم فلنج آمریکایی 42 مگاپاسکال است.
2) قطر اسمی: 10mm~1500mm
3) ساختار فلنج:
فلنج یکپارچه
واحد فلنج
الف. فلنج رزوه دار
فلنج های جوشی فلنج های جوش لب به لب
فلنج جوشکاری تخت با فلنج جوشکاری صفحه فلنج جوشکاری سوکت گردن
ج. حلقه حلقه جوش لب به لب شل آستین شل یقه فلنج لب به لب حلقه جوش حلقه آستین شل فلنج صفحه آستین شل فلنج حلقه جوش تخت فلنج صفحه آستین شل فلنج فلنج آستین شل
D. پوشش فلنج (فلنج سوراخ کور)
E. فلنج دوار
F. فلنج انکوریج
ز. فلنج روکشی/روکشی
