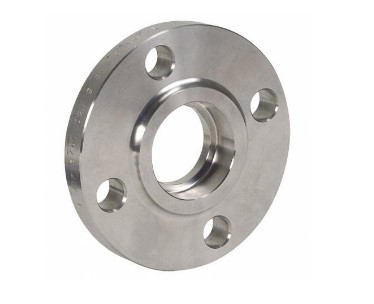

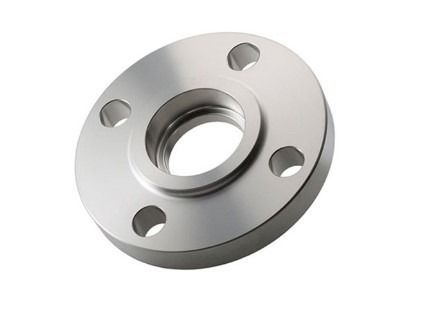

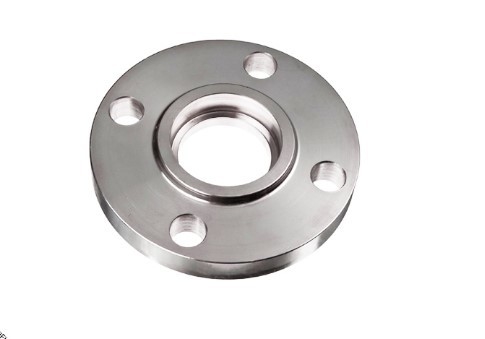

فلنج جوش سوکت به عنوان فلنج SW ساده شده است، دارای یک ناحیه فرورفته (مانند یک شانه) در سوراخ فلنج است، این شانه به عنوان راهنمای تنظیم عمق لوله ای که به فلنج وارد شده است عمل می کند.فلنج جوش سوکت ابتدا برای سیستم لوله کشی با فشار بالا با قطر کوچک طراحی شد.
مواد موجود:
استاندارد:
فولاد کربنی ASTM A105، ASTM A350 LF1/2، ASTM A181
فولاد آلیاژی ASTM A182 F5, F9, F11, F22, F91
فولاد ضد زنگ ASTM A182 F304/L, F316/L
قطر بیرونی:1/2 اینچ تا 24 اینچ، تا 2500#
ساخت ویژه:24 اینچ تا 60 اینچ، تا 900#
ضخامت دیوار:برنامه 40 تا 160
رتبه بندی فشار:کلاس 150 تا کلاس 2500
نوع چهره:RF، RTJ
نحوه استفاده
انتهای لوله را در فلنج جوش سوکت قرار دهید، تا زمانی که کف لوله با ناحیه شانه تماس پیدا کند، فاصله لوله وارد شده را به اندازه 1.6 میلی متر (1/16 اینچ) عقب بکشید سپس جوشکاری فیله را انجام دهید.نکته ایجاد شکاف انبساط (1 جوش فیله) بین فلنج و لوله ها یا اتصالات است.
فلنج جوش سوکت چگونه تولید می شود
فلنج جوش سوکت ابتدا برای سوپرهیترهای فولادی ضد زنگ به دلیل جلوگیری از عیوب ترک ناشی از تنش های حرارتی در فرآیندهای گرمایش استفاده می شد و پس از سال ها توسعه به یک کاربرد استاندارد برای انواع مواد تبدیل شد.
مزایای
- فلنج جوش سوکت می تواند جایگزین فلنج رزوه ای شود تا خطر نشتی به حداقل برسد.
- قبل از جوشکاری نیازی به تراشیدن نیست.
- جوشکاری در خارج از لوله، به لوله نفوذ نمی کند
