جزئیات محصول:
|
| مواد: | WP11 | استاندارد: | ASTM B16.9 |
|---|---|---|---|
| تایپ کنید: | کلاه لبه دار | تکنیک: | بدون درز |
| رنگ: | مشکی خاکستری | اندازه: | اندازه سفارشی |
| کد سر: | گرد | کاربرد: | سر مخازن تحت فشار |
| بسته بندی: | جعبه ی چوبی | ||
| برجسته: | اتصالات لوله های فولادی آلیاژی Dish Head,اتصالات لوله های فولادی آلیاژی ASTM,اتصالات لوله های فولادی سندبلاست |
||

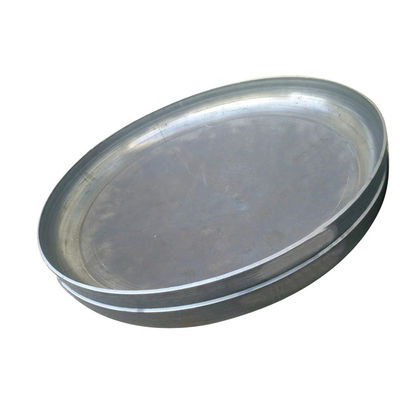

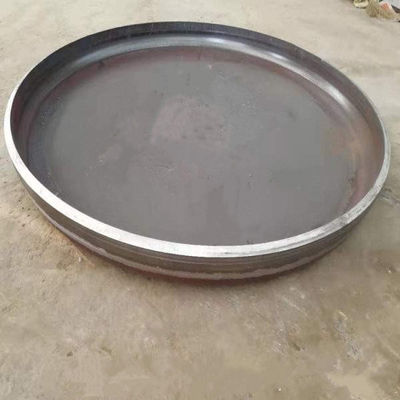

ASTM B16.9 سر ظرف ته صاف WP11سر مخازن تحت فشار
جزئیات سریع
منظور از سر مخازن تحت فشار چیست:
قسمت اصلی مخزن تحت فشار است که انتهای بخش استوانه ای یا پوسته مخزن تحت فشار را می بندد.
سر مخازن تحت فشارنام‌های رایج مختلفی برای سر مخازن تحت فشار استفاده می‌شود که انتهای ظرف هستند.
سرهای تشکیل شده، بسته شدن انتهایی، کلاهک های انتهایی، انتهای کشتی، کلاهک های کشتی و غیره اما رایج ترین نام آن، انتهای ظرف است.
|
مواد
|
فولاد ضد زنگ، فولاد کربن، آلومینیوم، فولاد کورتن
|
|
درمان سطحی
|
رنگ طبیعی، سندبلاست، پولیش آینه ای، ترشی اسید و غیره
|
|
قطر
|
89-10000 میلی متر
|
|
گواهینامه
|
ISO9001، ISO14001، OHSAS1800
|
|
استاندارد
|
AISI، ASTM، DIN، EN، GB، JIS
|
|
تست
|
Ut، Rt، Mt، PT، Et
|
|
نرخ کاهش
|
تقریبا 10٪
|
|
ضخامت دیوار
|
2-300 میلی متر
|
|
ارتباط
|
جوشکاری
|
|
کاربرد
|
مانند گودال آتش نشانی، نفت، صنایع شیمیایی، حفاظت از آب، برق، دیگ بخار، ماشین آلات، متالورژی، ساخت و ساز بهداشتی و غیره.
|
|
تکنیک ها
|
پرس گرم، پرس سرد
|
|
روش شکل دهی
|
پرس سرد و گرم، چرخش سرد و گرم، پانچ کردن
|
سرهای صاف:
این ساده ترین شکل سر مخازن تحت فشار است اما در سر مخازن تحت فشار کاربرد کمتری دارد.
بنابراین مانند سایرین ترجیح داده نمی شود زیرا ظرفیت تحمل فشار کمتری نسبت به دیگری دارد
انواع هدها به دلیل مقطع شعاعی پایین تر برای توزیع فشار موجود می باشد.بنابراین حداکثر قرار گرفتن در معرض است
در بخش مسطح بنابراین مقرون به صرفه نیست.
سرهای صاف
اصطلاحات رایج در سر صاف عبارتند از: قطر داخلی سر صاف (ID)، شعاع بند انگشتی (R)، ارتفاع کل انتهای ظرف (H) و صورت صاف (SF).نمای کلی طراحی سر صاف در نقشه بالا نشان داده شده است.
سرهای توریسفریک یا سرهای فلنجی و ظرفی:
همچنین پرکاربردترین سر است.همچنین دارای بخش شعاعی بیشتری برای توزیع فشار است بنابراین حداکثر فشار را نیز تحمل می کند اما کمتر از هدهای بیضی شکل است.به طوری که نسبت به سرهای بیضوی از نظر اقتصادی کمتر است، اما به دلیل زمان کمتری که برای شکل دهی لازم است نسبت به سرهای بیضی، کاربرد وسیعی دارد.
به طوری که برای شرایط طراحی یکسان، ضخامت سرهای Torispherical تقریباً 1.77 برابر ضخامت پوسته برای فشار و دمای طراحی یکسان است.
سرهای توریسفریک
اصطلاحات رایج در سرهای توریسفریک عبارتند از: قطر داخلی (ID)، شعاع تاج (CR)، شعاع بند انگشتی (KR)،
ارتفاع کل ظرف انتهایی (H) و صورت مستقیم (SF).نمای کلی نقشه کشی Torispherical Head در نقشه بالا نشان داده شده است.
زمان کمتری برای تشکیل سرهای بیضوی نیاز داشت، بنابراین به دلیل سادگی این سرها، سرهای بیشتری را ترجیح داد.
به این هدها سر فلنجی و ظرفی نیز می گویند.
ما می توانیم انواع مختلفی از سرهای ته صاف را برای رفع نیازهای مختلف مشتریان تولید کنیم.
شما همچنین می توانید نقاشی خود را به ما بدهید، ما می توانیم با توجه به تقاضای شما آن را تولید کنیم.
